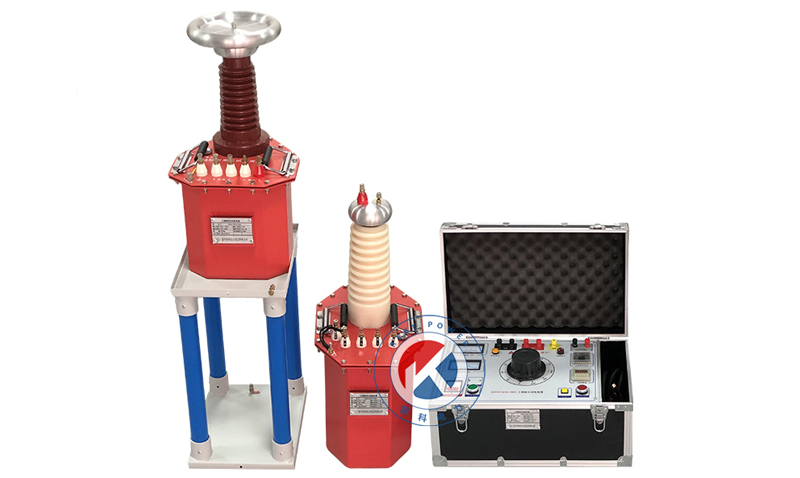

武漢雷科電力REKE-6kVA100kV串激工頻耐壓試驗裝置是輕型高壓試驗變壓器的配套設備。其性能優、功能多，體積小，重量輕，使用可靠，外形美觀，操作維修方便。

串級工頻耐壓試驗裝置特點
以兩臺變壓器串級為例。第一臺變壓器（I）的高壓繞組尾端（X端）接地，其首端（A端）不僅作為第一級的高壓輸出，同時還為第二臺變壓器（II）的原邊（低壓繞組）供電。第二臺變壓器（II）的高壓繞組尾端（X端）與第一臺的高壓首端（A端）相連，其高壓首端（A端）對地的電壓就是兩級變壓器輸出電壓的疊加（U1 + U2）。REKE-6kVA/100kV就是通過這種方式，用兩臺50kV的變壓器串聯獲得了100kV的高電壓。

串級工頻耐壓試驗裝置
實現方式：多臺變壓器高壓繞組串聯，電壓善加。
電壓等級：高。輕松實現100kV及以上電壓，優勢領域.
體積與重量：小而輕(相對其輸出電壓)。采用模塊化，分體設計，便于移動和現場作業。
便攜性與靈活性：高。可拆卸，適合野外、現場試驗。可根據需要增減串級數量。
成本：對于高電壓等級，成本更低。利用標準化單元組合，性價比高。
效率與容量利用率：稍低。由于存在勵磁電流看加和磁耦合效率問題，整套裝置的額定容量會小于各單元容量之和(總?cè)萘?≈ 單元容量 x 臺數 x利用系數)
應用場景：高電壓、需移動的現場預防性試驗、交接試驗、設備檢修。

普通單體式工頻耐壓試驗裝置
實現方式：?jiǎn)闻_(tái)變壓器實現全部電壓和容量。
電壓等級：相對較低。通常用于35kv、50kv、100kV及以下更高電壓等級制造困難。
體積與重量：大而重。隨著電壓升高，其體積和重量呈指數級增長，移動極其不便。
便攜性與靈活性：低。一般為一體式或固定安裝，主要適用于實驗室、固定車間。
成本：對于低電壓等級，結構簡單，可能有成本優勢。但高電壓等級下成本急劇上升。
效率與容量利用率：高。單臺設計，無中間耦合損耗，容量利用率100%。
應用場景：中低電壓、[固定場所的出廠試驗、實驗室研究。
