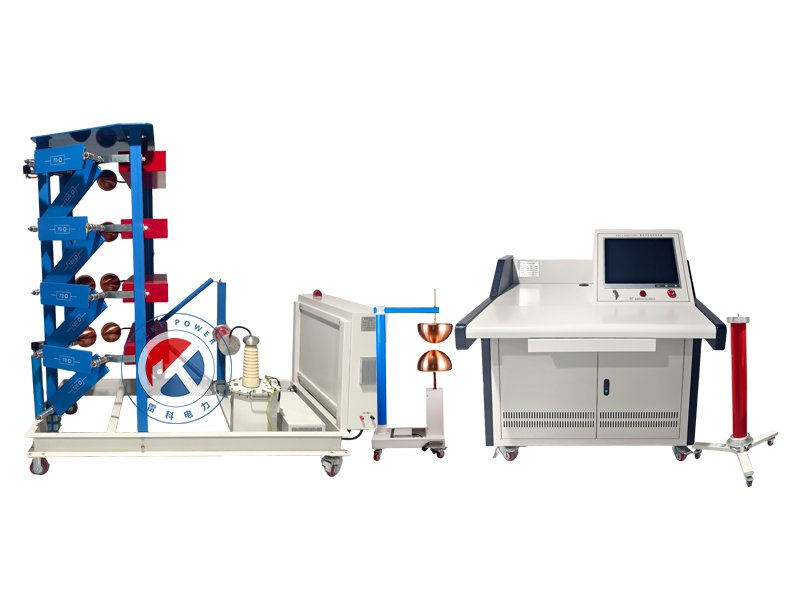

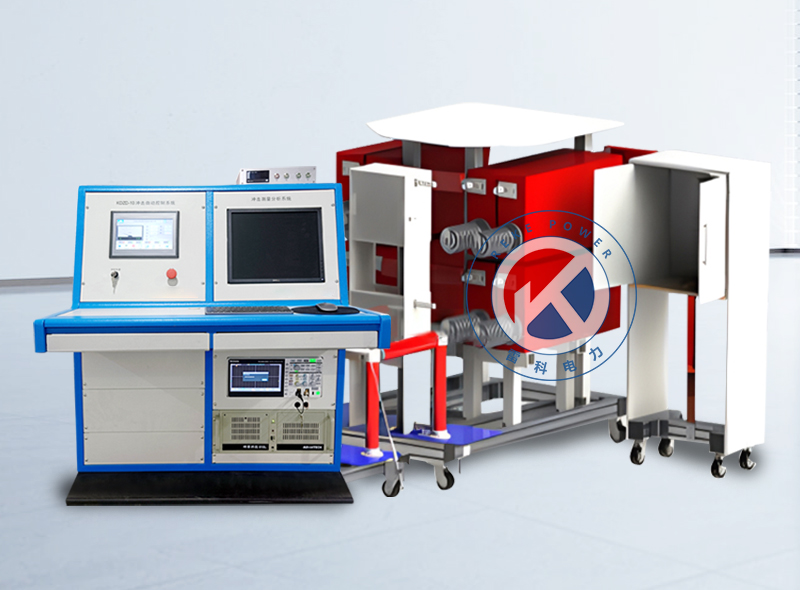

REKE-400kV雷電沖擊試驗裝置系統具備與智能安全圍欄智能互聯;儀器設備內含通訊接口、網絡加密及協議轉換裝置，具備檢測數據直接采集、自動傳輸、數據加密功能，可實現將檢測數據加密上傳至招標方檢測中心的檢測網關。

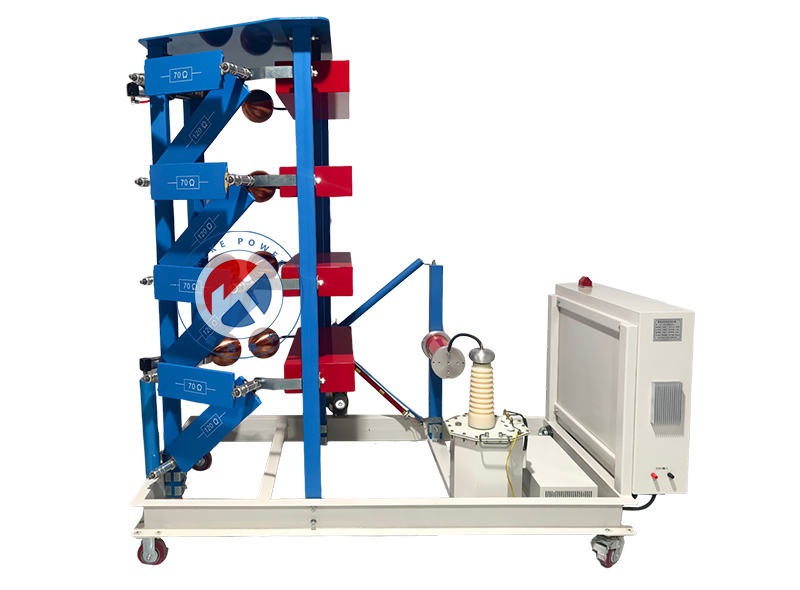

REKE-400kV雷電沖擊試驗裝置沖擊發生器本體模塊
標稱電壓：±400kV；
額定級電壓：±100kV；
級數：4級；
額定能量：30kJ；
沖擊電容量：0.25µF；
額定級電容量/級電壓/級能量：1µF/100kV/5kJ；
同步范圍：＞20%；
同步放電失控率：＜5%；
最低輸出電壓：12kV；
充電電壓不穩定度：＜±1.0%；
點火范圍：10kV～100%UH。

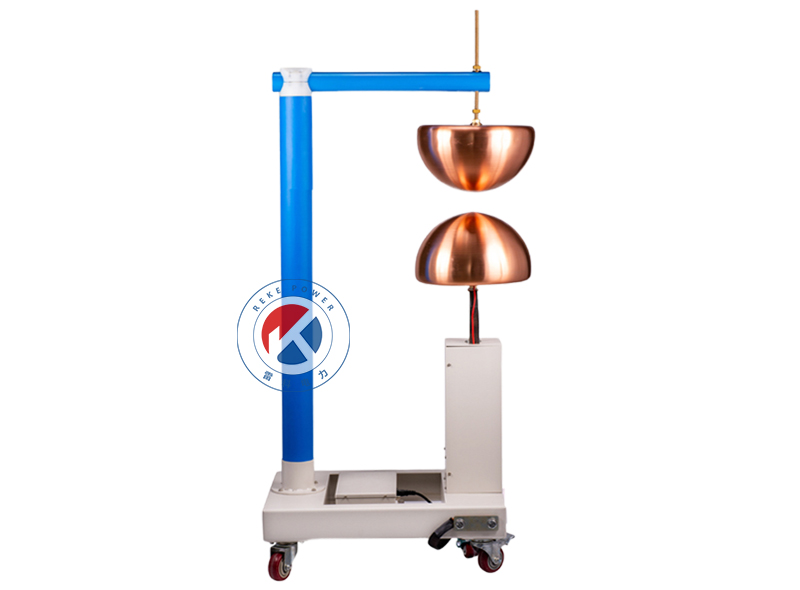

REKE-400kV雷電沖擊試驗裝置單球截波裝置
額定電壓：300kV；
截斷時間標準偏差：＜±0.2µS ；
級數：1級；
球隙數量：1對；
波頭時間：1.2±30%s；
截斷時間范圍：2～6µS；
過沖：小于5%；
觸發方式：三間隙球放電觸發；
延時方式：采用LC延時；
結構型式：單球截波球隙距離由控制臺通過電動傳動機構調節，與控制臺進行電氣連接能夠實現遠程控制球距，在外加觸發電壓下，截斷裝置無誤動和拒動，不同步率控制＜2%，成套裝置手推可移動式，頂部裝有均壓罩。

REKE-400kV雷電沖擊試驗裝置充電模塊
采用恒流充電裝置；
采用絕緣筒油浸式充電變壓器，原邊電壓220V，付邊電壓50kV，額定容量5kVA，變壓器密封良好，無滲漏油；
采用2DL-150kV/100mA的高壓整流硅堆；
保護電阻采用漆包電阻絲有感密繞在絕緣管上；
采用不對稱倍壓充電方式；
直流電阻分壓器采用100kV/200MW/2W油浸式金屬膜電阻，低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；
自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器經保護電阻接地；
恒流充電的電感、電容裝在控制臺內，充電變壓器、高壓整流硅堆、保護電阻、自動接地開關和絕緣支柱等安裝在一個移動式底盤上。

計算機控制測量系統
每級充電電壓整定范圍：0～150kV
每級充電工作電壓：10～150kV
充電電壓調節精度：0.1kV
充電電壓不穩定度：＜1%
充電升壓時間：
a.設定范圍：10～190S b.調節精度：1S c.報警延時2S

可控硅調壓裝置：
輸入控制電壓：4～200mA 輸入電源電壓：220V±10%（AC）
輸出交流電壓：10～220V（連續可調） 輸出交流電流：0～23A
脈沖放大器點火脈沖：≥15kV/100ns
