OHV M30 電纜振蕩波局放測試系統

執行標準：

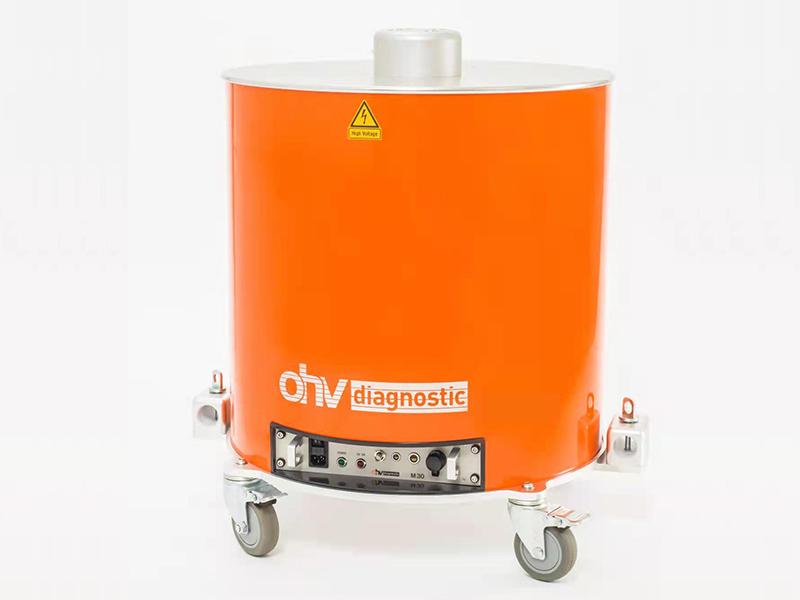

M30系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。

熱線電話

13971566988

M30系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓最高可達30KV，并結合高新的系統硬件與系統軟件來進行診斷。
主要包括：
- 電晶體技術和激光控制技術，如高壓電晶體開關；
- 電子元件，數字式信號處理，如高壓電晶體開關、高壓源；
- 數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低于16Bit
- 一體化軟件，可兼容其它同類廠家數據，自動導出報告
高壓?jiǎn)卧?，能產生振蕩波高壓信號，高壓產生器可以產生0-60KV的任一值高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控制用筆記本電腦1臺；操作軟件（中/德/英文版）；外部安全控制單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，并具備防脫落安全設計；電源線、接地線、校驗線、急停線；系統最高電壓下局放量小于1pC 。
局放分析軟件自由安裝，可以不同電腦安裝分析，兼容各同類廠家數據分析,同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可自由選擇分析相位區間
測試報告一鍵自動生成，測試結束后及自動生成測試報告

二、性能特點：
1）整套原裝進口，工藝水平高；為著名品牌進口設備，原廠正品，提供投標產品原廠項目授權書原件以及售后服務承諾函原件
（2）*加壓程序可以程序化,自動導入國家相關標準，無需手動輸入，支持相電壓倍數輸入或絕對電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇
（3）大數據平臺具備機器學習功能；
（4）*電纜信息自動導入，與狀態檢測平臺數據實現共享；
（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；
（6）電纜振蕩波耐壓試驗：50次；
（7）*可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；
（8）*局放采集卡為工業級板卡；
（9）*數據采集裝置A/D轉換器大于14Bit；
（10）*軟件持免費自由安裝使用,不需加密碼狗,大多數工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據
（11）*分析軟件可以兼容市場上進口大多數產品的測試數據；
（12）*具備VLF /DS/DAC三合一功能；
（13）*具備雙端定位功能；
（14）*設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；
（15）*至少選擇5個測量區間開窗分析；
（16）*補償電容支持外置測量阻抗,以消除測試導線對定位誤差的影響；
（17）*測試信號深度可以在2-10范圍內自由選擇；
（18）*自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，
定位圖，PRPDA 模式識別，導入其他數據格式
（19）*具備振蕩阻尼故障曲線校正測定功能；
（20）*測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加
（21）便攜式使用，移動方便

　工作條件

電源：
1) 電壓：110-240V
2) 頻率：48-63Hz
3) 容量：500VA

環境條件：
1) 環境溫度：-25℃～+70℃
2) 相對濕度：不大于95%，無凝露

主要技術指標及功能要求

1)阻尼振蕩波電源最大輸出電壓：≥30kV(峰值)，≥21.2kV(有效值)；
2)阻尼交流頻率范圍：20Hz~1000Hz；
3)電感線圈： ≥1.0H；
4)電容范圍： 0.02uF~8uF；
5)局部放電等級測試范圍：1pC~200nC；
6)局部放電測量標準：IEC60270；
7)局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；
8)介損測量范圍：0.1%~10.0%；
9)具備自動局放校準功能
10)符合國際標準的耐壓試驗功能
11)可描繪耐壓試驗時局放水平及趨勢
12)隨時修正局放結果
13)自動校準電纜長度、接頭位置和波速
14)同時定位多個局放缺陷的位置
15)自動測量電纜電容
16)自動測量電纜介損tanδ
17)自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲
18)根據電纜長度自動調整頻帶寬度以得到較好反射波形
19)充電時間不超過2秒，測試時間100ms以內，為無損測試
20)具備混合電纜波速誤差修正功能
21)自動和手動分析功能
22)緊急停機功能和安全控制回路
23)峰值電壓、相電壓倍數、有效值電壓三種加壓模式
24)相位、局放譜圖顯示功能
25)自動放電功能
26)實時局放水平、位置顯示功能
27)局放水平、局放次數切換顯示
28)信息自動導入，與狀態檢測平臺數據實現共享；
29)電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；
30)可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；
